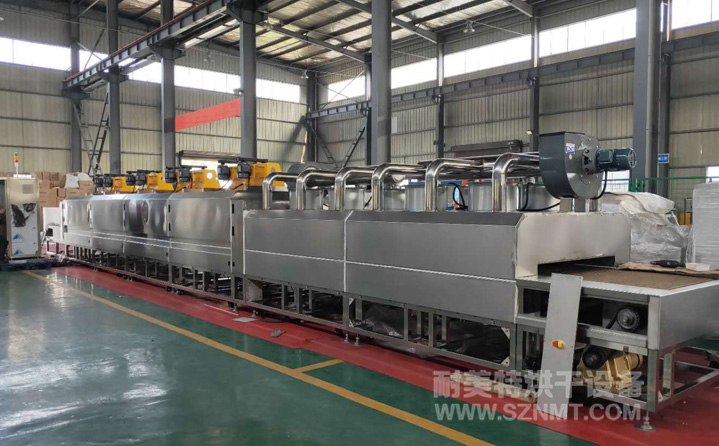

一、磁片表面氧化高溫隧道爐主要技術參數
1、內膽尺寸:烘干區;長8000*凈高200*內寬1150mm;
2、溫度范圍:常溫~+550℃(可調);
3、升溫速率:≤8℃/min;
4、運風方式:三面循環運風;
5、外殼溫度:外殼溫度不高于室溫+15℃,接縫溫度小于50℃;
6、電源:三相五線制,380V,50HZ;
7、總功率:120KW;
二、磁片表面氧化高溫隧道爐爐體結構特征
1、外殼材料:采用2mm304不銹鋼(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、爐體底架:采用40*40*1.5mm不銹鋼方通制作,保持爐體內外各個面的承載強度,并保留熱脹冷縮系數,可防止?fàn)t體變形。
3、保溫材料:采用100K加密型硅酸鋁巖棉,具有不可燃燒,隔熱性強等特點,厚度為250mm。
4、靜電除塵:設備進出粉塵口配靜電除塵系統各一套,用于去除產品表面;
5、進出調節板:爐體前后進出料口配手動可調節高度調節板,防止?fàn)t內熱氣外溢。
三、磁片表面氧化高溫隧道爐控制系統
1、運風馬達:烘干區每段配臺灣愛德利0.75KW耐高溫運風馬達2臺。
2、風輪:配10.5寸高壓多翼式不銹鋼風輪;
3、加熱系統:采用不銹鋼U型發熱管,帶散熱片,可使發熱管溫度均勻散發,配SCR可控硅控制每組發熱管。
4、超溫保護溫控器:采用臺達超溫模塊,當溫度超過超溫保護溫控器設定值時,自動切斷加熱電源;
5、溫度傳感器:歐姆龍3米標準型,K型熱電偶;
四、磁片表面氧化高溫隧道爐環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
